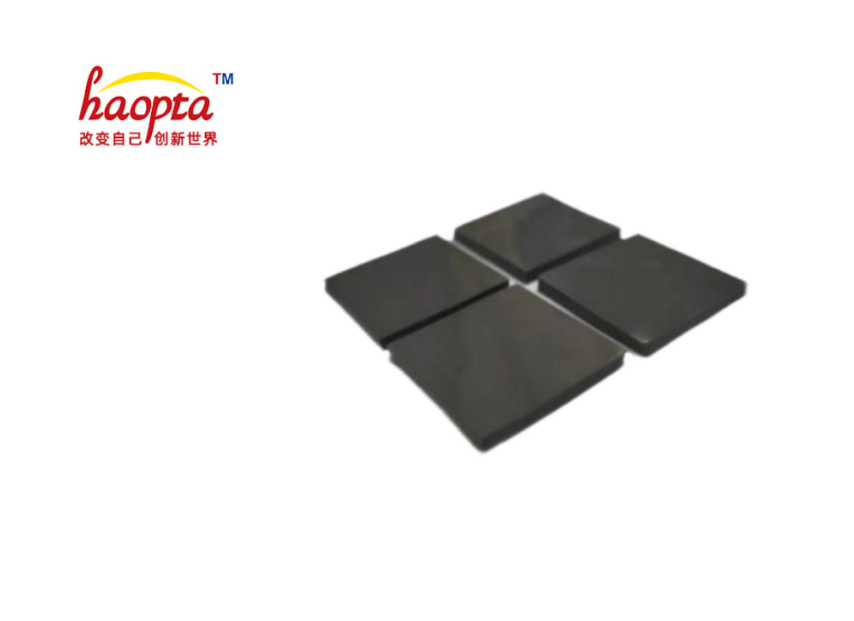

2-HPD-TC300XB导热吸波硅胶片

2-HPD-TC300XB是一款集热对策与电磁波对策于一身的高分子材料有机硅垫片,适用于有散热和吸波需求的电子领域,是专门应用于利用缝隙传递热量和吸收电磁辐射的设计方案,能够填充缝隙,完成发热部位与散热部位间的热传递,同时还起到绝缘、减震、密封,消除电磁干扰等作用,能够满足设备小型化及超薄化的设计要求,极具工艺性和使用性,且厚度适用范围广,是一种极佳的导热吸波填充材料。具有一定的柔韧性、优良的绝缘性、压缩性、表面天然的粘性,可满足自动化生产和方便产品维护,为电子通信产品在导热与电磁屏蔽方面提供良好的解决方案。

产品介绍

产品参数

文件下载

产品特点

优异的导热性能,低热阻,且性能稳定,长期使用可靠;兼具导热与吸波双重功能,无需屏蔽罩,可以在有限的空间和时间解决问题,简化结构设计降低成本;具有一定的柔韧性、优良的绝缘性、以及对EMC的防护性;材质柔软,可压缩性好,有减震吸音的效果;回弹性好,安装测试可重复使用的便捷性;表面自带一定粘力,可有效粘住IC或者金属表面,不易脱落。

典型应用

5G通信基站;主板IC与散热片或外壳间的导热散热;功放IC、图像解码器IC与散热器(外壳)之间;微波炉/空调(风扇电机功率IC与外壳间);汽车电子;毫米波雷达。

产品参数

产品特性单位参数测试标准
使用频率GHz2-8@2mm
10-18@1mm
GJB2038A-2011
颜色——灰黑色Vision
比重g/cm34.0±0.2ASTM D792
厚度mm0.5-3.0ASTM D374
硬度Shore C20-55ASTM D 2240
拉伸强度@SC30,1mmMPa≧0.15ASTM D412
抗撕裂强度@SC30,1mmN/mm≥0.5ASTM D412
断裂伸长率@SC30,1mm%≥130ASTM D412
压缩比@SC25,50psi%≧25ASTM D 575
出油率%≦3150℃48h
阻燃等级— —V-0UL94
工作温度-40~200N/A
                                热学特性:
导热系数@3mm,20psiW/m·K3.0±0.2ASTMD5470
热阻@1mm,20psi℃in2/W≦0.52ASTMD5470
                               电学特性
击穿电压@1mmkV/mm≧1ASTMD149
体积电阻率@1mmΩ·cm≧1012ASTMD257
介电常数@2mm,1MHzC²/(N·m²)≧2ASTMD150
介质损耗@2mm,1MHzC²/(N·m²)≦0.1ASTMD150
保质期Month12— —
