车载OBC工作原理

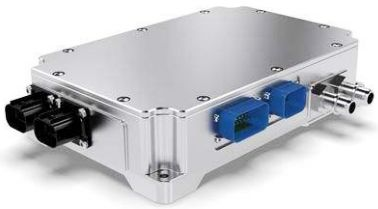

1.独立车载充电器

充电机主要由电路板、压铸壳体、接插件、水冷冷却结构等组成，工作温度不超过85℃。

该方案产品采用以下导热材料：

1.EMI滤波器散热：建议使用豪鹏达科技TC200系列 超软硅胶垫片，硬度Shore C 18具有良好的压缩性，可满足滤波器表面不规则形状更好的贴合进行传热。

2.母线电容散热：建议使用豪鹏达科技TC200 系列超软导热硅胶片，或者使用TC820双组份导热凝胶，可全面的接触圆形电容外表面并将热量传递到壳体上。

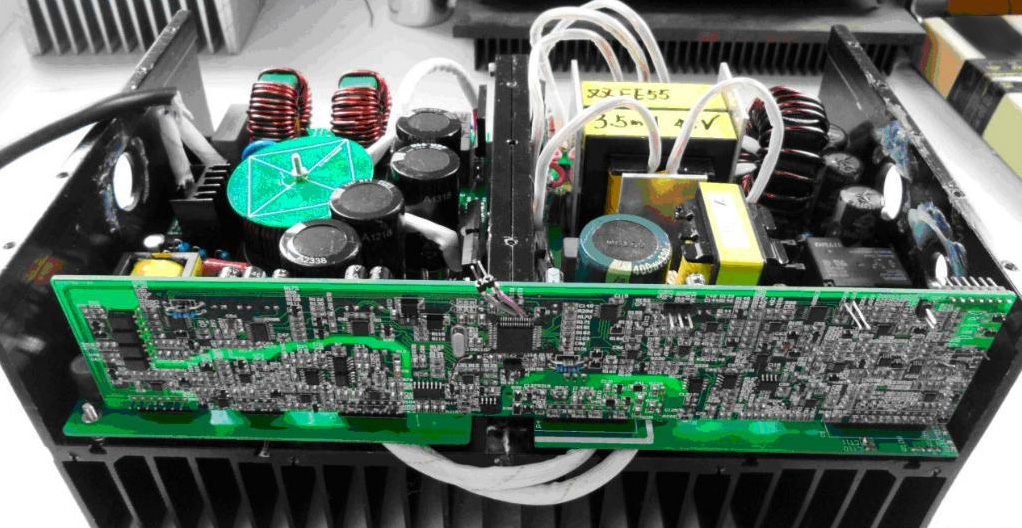

3.PCB板散热：建议采用豪鹏达科技TC100X材料贴合PCB背面，这款垫片以玻璃纤维布为补强材料，经特殊工艺加工而成，是一款非常柔软，有优异的可压缩性的导热硅胶垫片，可与电子元器件紧密接触，有很强的防刺穿和防漏电功能

4.变压器散热：建议使用豪鹏达科技TC200 系列材料，该款高导热性能的材料，耐击穿电压大于5Kv/mm，抗撕裂强度高，在低压力的情况下表现出较小的热阻，且具有自粘性，操作方便。

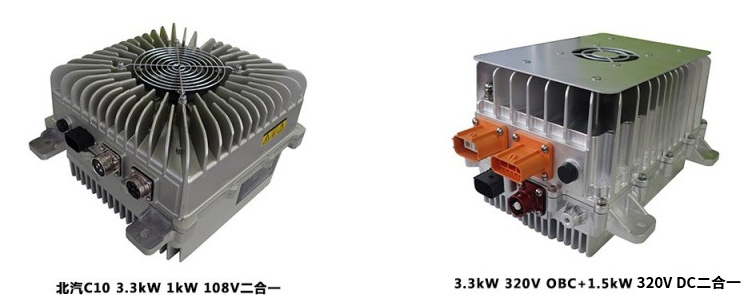

2.OBC+DC/DC 二合一充电器

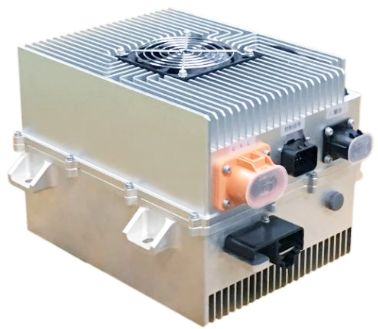

该产品是OBC+DC/DC 二合一充电器，具有体积小功率高的特征，采用压铸壳体和风冷方式散热。

该方案产品采用以下导热材料：

1.EMI滤波器散热：豪鹏达科技TC200系列 这种超软的材料，硬度Shore C 18具有良好的压缩性，可满足滤波器表面不规则形状更好的贴合进行传热。

2.母线电容散热：豪鹏达科技TC200系列  或者TC820 系列导热凝胶，可全面的接触圆形电容外表面并将热量传递到壳体上。

3.PCB板散热：采用豪鹏达科技TC100X料贴合PCB背面，该垫片以玻璃纤维布为补强材料，经特殊工艺加工而成，是一款非常柔软，有优异的可压缩性的导热硅胶垫片，可与电子元器件紧密接触，有很强的防刺穿和防漏电功能

4.变压器散热：豪鹏达科技TC300 系列 材料，该款高导热性能的材料，耐击穿电压大于5Kv/mm，抗撕裂强度高，在低压力的情况下表现出较小的热阻，且具有自粘性，操作方便。

5.输出电容散热：豪鹏达科技TC200 系列 超柔软导热硅胶垫片

6.整流管散热：采用豪鹏达科技TCX900S导热绝缘片，该材料采用玻璃纤维布为补强材料，拥有良好的抗切割能力和高达1.6W/m.k的导热性能。

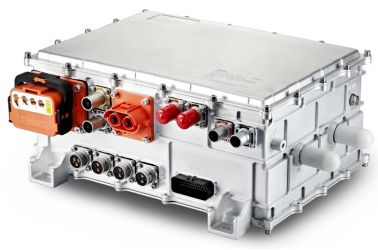

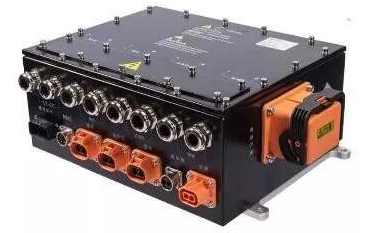

3.OBC+DC/DC+PDU三合一产品

该产品为一综合性产品，包括高压箱、直流变换器、车载充电机三部分，其主要功能如下：高压箱总成主要用来放置继电器，熔断器，预充电阻等电气零件，包含快充继电器、高压附件继电器、高压附件预充继电器、预充电阻、PTC继电器、PTC保险、DCDC保险、压缩机保险、慢充保险、快充保险、分流器、铜排等。

此类产品采用TC300 系列高性能导热材料贴合PCB板背面，填充与壳体间隙。然后采用TC820双组份导热凝胶进行整体灌封，以满足充电，高低压转换及高压配电盒这种三合一的高功率设备的大发热量的热传导并结合水冷方式进行散热。

TC820 具有>7Kv/mm的耐压性能能更好的保护电子元件，低压缩应力和高压缩量能对元器件进行减震保护，2.0w的导热系数能快速传递热量并满足设备内部温度均衡，使用自动化设备点胶效率更高。
